Cara Membuat Hotspot Mikrotik dengan Winbox

Perlengkapan yang dibutuhkan :

• Modem (Yang sudah terhubung INTERNET)
• MikroTik RB / OS
• Wireless Adapter / Access Point
• 2 Kabel UTP
• Software Winbox
• Software WinSCP
• File login.html yang sudah di Modifikasi

Topologi Jaringan yang akan digunakan untuk Membuat Konfigurasi Jaringan Hotspot Di MikroTik Dengan Winbox.

Konfigurasi Hotspot :

• Buka Winbox dan mencari Mac Address untuk login, klick MAC Addressnya bukan IP Address nya.

• Setelah memilih Mac Address , login menggunakan default yaitu , Login : Admin . Password : [Kosong]

• Setelah berhasil login, kita dapat melihat Interfaces MikroTik tersebut di winbox.

• Edit nama Interfaces agar mudah melakukan konfigurasi, ether1 = Internet , ether2 = Wifi Hotspot, lihat gambar di bawah ini.

• Berikutnya kita harus mengisikan IP Address pada masing-masing ether yg sudah di beri nama. Menu IP - Address - [+]

• Masukan IP Address untuk ether Wifi Hotspot 192.168.1.1/24, kemudian klik OK.

• Setelah memasukkan IP Address ether Wifi Hotspot, Sekarang kita menggunakan DHCP Client untuk mendapatkan IP Internet. Menu - IP - DHCP Client - [+]

• Pilih lah Interfaces "INTERNET" dan klik OK.

• Untuk melihat IP address yang telah di konfigurasi. Menu - IP - Address - Akan muncul Address List. lihat gambar di bawah ini.

• Selesai Konfigurasi IP setiap ether, sekarang kita akan membuat Hotspot. Menu - IP - Hotspot - Hotspot Setup. Lihat gambar di bawah ini.

• Pilih HotSpot Interface - WIFI HOTSPOT.

• Klik Next karena IP interface Wifi Hotspot sudah seperti yang telah di konfigurasi dan beri centang pada Masquerade Network.

• Isi Address Pool. Pada tahap ini kita menentukan IP berapa sampai dengan IP berapa yang dapat menggunakan Wifi Hotspot. Contoh : 192.168.1.10-192.168.1.100 ( hanya IP dari 192.168.1.10 sampai dengan IP 192.168.1.100 yang dapat menggunakan Wifi Hotspot ).

• Selanjutnya konfigurasi SSL, karena kita tidak menggunakan SSL, pada select Certificate, pilih saja none lalu klik next.

• Konfigurasi IP SMTP Server. Jika anda memiliki SMTP Server, silahkan masukkan IP SMTP Server anda, karena saya tidak punya maka langsung Next.

• Selanjutnya Konfigurasi DNS, Karena DNS sudah auto detect dari Interface Internet, maka tidak perlu di konfigurasi lagi. Langsung klik Next. (jika belum ada, silahkan isi DNS yang anda inginkan).

• Untuk DNS Name di kosongkan saja dan klik Next. (jika anda ingin memberi nama, silahkan).

• Berikut tahap membuat user hotspot login. User : admin dan Password : kosong. (isi dengan yang anda inginkan). Kemudian Klik Next.

• Setup membuat Hotspot sudah selesai. Seperti terlihat pada gambar di bawah ini.

• Dan ini hasil membuat Hotspot tadi. Lihat gambar di bawah.

• Klik pada menu Server Profiles dan isi DNS Name untuk Hotspot Login dan melimit bandwidth user Hotspot, seperti terlihat pada gambar di bawah.

• Membuat user login lebih banyak lagi, Pilih Tab [Users] - [+] - Isikan Name ( Sebagai User ) Password ( Kode Pengaman ).

• Dan seperti ini hasil kita membuat user Hotspot login.

• Kemudian lakukan percobaan pada client yang sudah terkoneksi Wireless/Access Point. Buka browser ketik www.google.com, maka secara otomatis akan direct ke sbp-hotspot/login karena DNS Name yang telah di konfigurasi tadi.

• Setelah memasukkan Username beserta Password dan berhasil login akan muncul seperti gambar di bawah ini.

Membuat dokumen web dan mengubah hak akses di igos nusantara

Langkah nya adalah
1. Buka Terminal IGOS
2. ketikkan "su" biar masuk ke root
# su

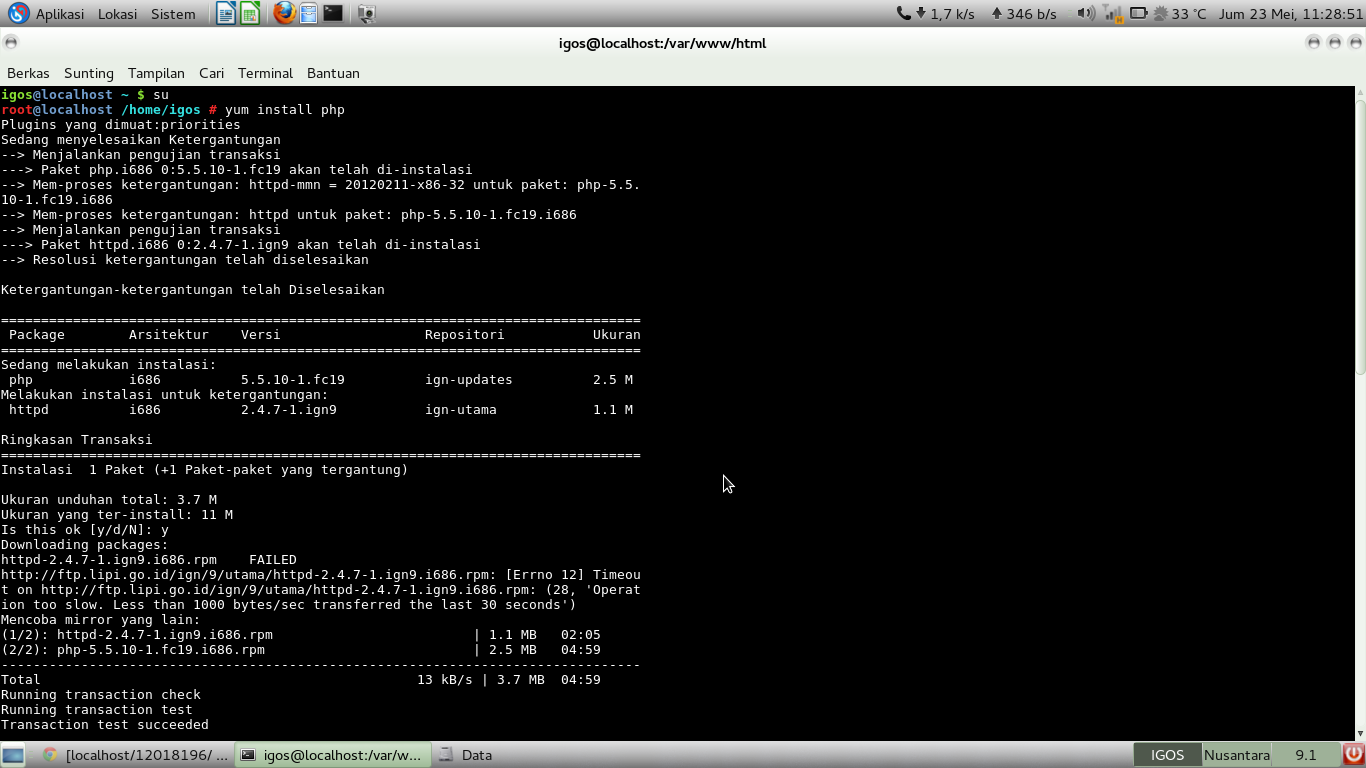

3. Install paket php5 dan mysql  biasannya paket php5 itu sudah tersedia di igos ,tapi apa salahnya jika kita menginstall ulang atau bisa jadi di perbahrui ke versi terbaru
# yum install php

4. setelah terinstall masih di terminal untuk mengaktifkan mysql dan http di terminal
#service httpd start
#service mysqld start

5. mengelola file dan direktori web
#mkdir 12018196 (itu nim saya)
#cd /var/www/html/12018196

6. selanjutkan membuat file di dalam folder 12018196 dengan type file index.php
#nano index.php

<?php
                 echo "selamat belajar";
     ?>

  Setelah itu save dengan perintah Tombol Ctrl+O+enter dan untuk close tekan Tombol Ctrl+X

7. Selanjutnya eksekusi file index.php dengan browser, terserah dengan mengetikan di alamat http://localhost/12018196

Mengubah hak akses di IGOS Nusantara

#su
# cd /var/www/html/12018196
#chmod -R 755 index.php
#ls -l
#chmod -R 777 index.php
#ls -l

Konfigurasi DNS

DNS server adalah suatu system dimana alamat IP dibentuk menjadi sebuah nama. Tujuan nya untuk mempermudah mengingat suatu alamat. Pada dasarnya konsep dan dasar kerja dari DNS adalah DNS bekerja secara hirarki dan berbentuk seperti pohon (tree). Bagian atas adalah Top Level Domain (TLD) seperti COM, ORG, EDU, MIL dsb. Seperti pohon DNS mempunyai cabang-cabang yang dicari dari pangkal sampai ke ujung. Pada waktu kita mencari alamat misalnya linux.or.id pertama-tama DNS bertanya pada TLD server tentang DNS Server yang melayani domain .id misalnya dijawab ns1.id, setelah itu dia bertanya pada ns1.id tentang DNS Server yang bertanggung jawab atas .or.id misalnya ns.or.id kemudian dia bertanya pada ns.or.id tentang linux.or.id dan dijawab 64.29.24.175 Sedangkan untuk mengubah IP menjadi nama host melibatkan domain in-addr.arpa. Seperti domain lainnya domain in-addr.arpa pun bercabang-cabang. Yang penting diingat adalah alamat IP-nya ditulis dalam urutan terbalik di bawah in-addr.arpa. Misalnya untuk alamat IP 64.29.24.275 prosesnya seperti contoh linux.or.id: cari server untuk arpa, cari server untuk in-addr.arpa, cari server untuk 64.in-addr.arpa, cari server 29.64.in-addr.arpa, cari server untuk 24.29.64.in-addr.arpa. Dan cari informasi untuk 275.24.29.64.in-addr.arpa. Pembalikan urutan angkanya memang bisa membingungkan. Mari kita mulai proses instalasi BIND untuk dns server pada IGN

 #yum install bind9


      2. #setup

Tekan enter, konfigurasi firewall, lalu tekan space untuk menghilangkan atau menonaktifkan firewall, setelah itu ok dan keluar. Contoh disini saya menggunakan ip untuk server IGN adalah 192.168.10.10 maka konfigurasi file nano /etc/resolve.conf disini kita akan mengubah IP server (192.168.10.10)
menjadi faiz.net
search faiz.net
search 192.168.10.10

Setelah itu mari kita konfigurasi file nano /etc/named.conf

// named.conf
//
// Provided by Red Hat bind package to configure the ISC BIND named(8) DNS
// server as a caching only nameserver (as a localhost DNS resolver only).
//
// See /usr/share/doc/bind*/sample/ for example named configuration files.
//
options {
listen-on port 53 {127.0.0.1;192.168.10.10;};
listen-on-v6 port 53 { ::1; };
directory "/var/named";
dump-file "/var/named/data/cache_dump.db";
statistics-file "/var/named/data/named_stats.txt";
memstatistics-file "/var/named/data/named_mem_stats.txt";
allow-query
{192.168.10.0/24; };
recursion yes;
allow-transfer {192.168.10.10;};
dnssec-enable yes;
dnssec-validation yes;
dnssec-lookaside auto;
/* Path to ISC DLV key */
bindkeys-file "/etc/named.iscdlv.key";
managed-keys-directory "/var/named/dynamic";
};
logging {
channel default_debug {
file "data/named.run";
severity dynamic;
};
};
options {
directory "/etc";
pid-file "/var/run/named/named.pid";
};
zone "faiz.net" IN {
type master;
file "/var/named/faiz.net.hosts";
allow-update {none;};
};
//zone "5.168.192.in-addr.arpa" IN {
//
type master;
// type "/var/named/safriadam.net.hosts";
// allow-update {none;};
//};include "/etc/named.rfc1912.zones";
include "/etc/named.root.key";

Setelah itu buat file nano /var/named/faiz.net.hosts
$ttl 38400
faiz.net.
IN
SOA
faiz.net. mail.faiz.net (
1335994549
10800
3600
604800
38400 )
faiz.net. IN NS faiz.net.
faiz.net. IN A 192.168.10.10

Lalu buat file nano /var/named/chroot/etc/named.conf
options {
directory "/etc";
pid-file "/var/run/named/named.pid";
};
zone "faiz.net" {
type master;
file "/var/named/faiz.net.hosts";
};

lalu buat file di nano /var/named/chroot/var/named/faiz.net.hosts
$ttl 38400
faiz.net.
IN
SOA
faiz.net. mail.faiz.net (
1335994547
10800
3600
604800
38400 )
faiz.net. IN NS faiz.net.
faiz.net. IN A 192.168.10.10

#service named stop
#service named start
#dig faiz.net
#ping faiz.net

Refleksi ALPRO minggu ke-10

Yogyakarta, 25-05-2013

Berjumpa lagi dengan Algoritma dan pemrograman,pada pertemuan kali ini perkuliahan tidak dilakukan seperti biasanya, dikarenakan pada tanggal tersebut merupakan hari libur nasional sehingga perkuliahan dilakukan secara online.
Yaaah agak begitu lega bagi kami, (hihihi) tidak perlu berangkat cepat- cepat, dan tidak terburu-buru untuk sampai ke kampus.
Perkuliahan tetap dilaksanakan mulai pukul 07-00 sampai pukul 08.40, di grup Facebook "Sharing Alpro".
Kami diberikan tugas yaitu untuk membuat flowchart menggunakan raptor mengenai Linear Search, Binary Search dan merge sort yang batas pengumpulannya pada pukul 12.00 WIB. Tugas tersebut dikerjakan kelompok, jadi 1 kelompok yang mengumpulkan hanya 1 aja . . .
Sekian dan terima kasih. ^^

Refleksi ALPRO minggu ke-9

Yogyakarta, 18-05-2013

Berjumpa kembali dengan ALPRO (Algoritma dan Pemrograman), Seperti biasa perkuliahan
dimulai pukul 07.00 dan berlangsung seperti biasanya dengan dosen yang sama dan pada jam yang sama juga, yaitu jam 07.00 (hahahaha).
Pada pertemuan kali ini, materi yang dibahas adalah mengenai sorting, yaitu mengurutkan data inputan sesuai yang diperintahkan. Bahasa sorting kali ini adalah pada buku rujukan yang berjudul "How To Solve It By Computer" dengan bab "Merging, Sorting, and Searching", dan dengan sub-bab "Sorting by Exchange".
Setelah dosen menjelaskan, diberikanlah tugas yang dibagi setiap kelompok untuk membahas dari bahasan tersebut, dan seperti biasa tugas dikumpulkan 1 minggu ke depan
Sekian...
